Polo Unico Ospedaliero San Bonifacio (VR)


L'impianto di evacuazione fumi per il Polo Unico Ospedaliero di San Bonifacio rappresenta un  completo e complesso esempio di progetto chiavi in mano realizzato da Camini Wierer. L'impianto è stato integralmente progettato, prodotto e installato dalla nostra azienda per il committente.

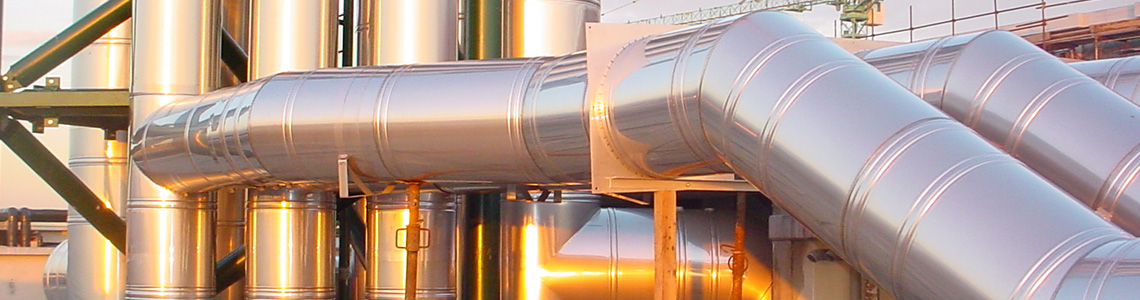

Si tratta di un impianto multiplo che comprende otto camini e rispettivi canali da fumo. Cinque camini sono al servizio di tre caldaie e di due generatori di vapore per la centrale termica, tre camini sono al servizio dei tre gruppi elettrogeni.

- Dei cinque camini della centrale termica, due sono al servizio di generatori di vapore marca BIASI mod. CTVP 5/15A - 03 di potenza bruciata pari a 3255 kW di diametro nominale interno pari a 750 mm e si sviluppano per una altezza pari a 15,50 m, con un percorso di collegamento tra camino e il relativo generatore di vapore pari a 25 m ciascuno.

Il terzo camino è al servizio di generatore di acqua calda marca BIASI mod. CTVP 10/15 - 03 di potenza bruciata pari a 6595 kW di diametro nominale interno pari a 1000 mm e si sviluppa anch'esso per una altezza pari a 15,50 m, con un percorso di collegamento tra camino e il relativo generatore pari a 12.5 m.

I restanti due camini sono al servizio di generatori di acqua calda marca BIASI mod. CTVP 8/15B di potenza bruciata pari a 5290 kW di diametro nominale interno pari a 900 mm e si sviluppano anch'essi per una altezza pari a 15,50 m, con un percorso di collegamento tra camino e i relativi generatori pari a 15,5 m ciascuno.

- I tre camini al servizio dei gruppi elettrogeni invece, hanno diametro nominale interno pari a 500 mm; si sviluppano anch'essi per una altezza pari a 15,50 m, con un percorso di collegamento tra i camini e i relativi motogeneratori ciascuno pari a 40 m.

La prima parte della parete esterna di tutti i camini verticali eccedenti il solaio di copertura è costituita da lamiera con finitura standard in acciaio inox Aisi 304 2B semilucida, mentre la parte terminale degli ultimi sei metri ha una finitura esterna in acciaio inox  Aisi 304 finitura 2B successivamente verniciata ad intervalli bianchi e rossi  avente funzione di segnaletica al volo. La verniciatura è stata eseguita mediante la stesura di doppia mano per ogni rispettivo colore, previa stesura di una mano di "primer aggrappante epossidico".

Per il sostegno dei camini, dato il loro sviluppo fuori terra lontano da pareti in appoggio, è stata predisposta una struttura di sostegno a traliccio a base triangolare. La struttura realizzata dall'impresa edile è stata da noi completata sia in sede di progettazione strutturale che operativa, con la predisposizione di tutti i profili di supporto necessari sia al sostegno del carico verticale e al vincolo dei carichi orizzontali, integrandoli al traliccio stesso.





Fotogallery


ANNO:
2000
LUOGO:
San Bonifacio
CLIENTE:
SIRCAS S.p.A. - MILANO
